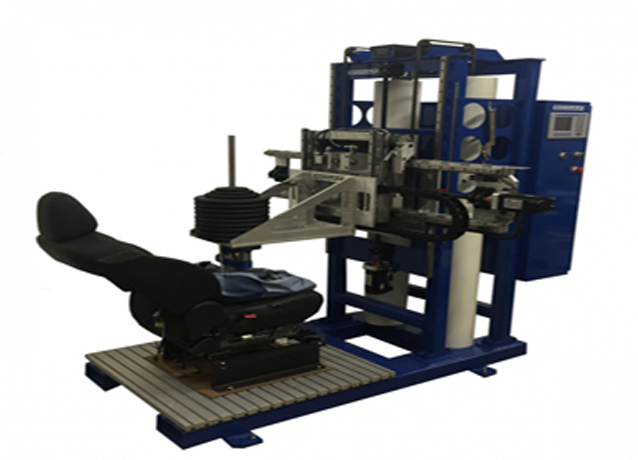

模擬人體進出座椅試驗臺

主要用途：

人體進出座椅試驗臺/模擬人體進出座椅試驗臺用于汽車座椅顛簸，蠕動耐久試驗，試驗負荷、位移、角度采用氣動伺服控制方式。

主要特點：

1.界面采用虛擬儀器技術。

2.試驗參數設置方便。

3.可實時打印數據結果。

4.負荷，位移標定方法簡單，容易操作。

5.測控系統采用模板化設計，維護簡單。

6.具有過載保護，軟件設定保護。

模擬試驗：

1、準備一個三維假人模型的壓頭，三維假人模型按照SAE J826-2002的50%假人。壓頭包一層12mm的泡沫和牛仔布，把適當?shù)闹匚锱渲玫綁侯^上，使壓頭保持重量在44.5KG，

2、把座椅總成固定在模擬人體進出試驗臺上，座椅調整到設計的位置，模擬人體進出座椅國際編制機器人的運行程序：

• 壓頭水平滑入座椅并陷入坐墊邊翼和靠背邊翼各約25mm，壓頭旋轉30度使壓頭后部?jī)?nèi)側先進入；

• 壓頭繼續進入知道壓頭中心線和座椅中心線對齊；

• 壓頭蠕動使之在座椅內平穩；

• 壓頭陷入座椅直到負載為445N；

• 壓頭約30度，445N載荷蠕動靠背；

• 壓頭以445N負載停留在座椅直到一半移出座椅；

• 一旦壓頭一半移出座椅，就他隨座墊邊翼而滑動，壓頭移出時，座椅邊翼有較大壓陷。

3、實驗頻率：4.5次/min；

4、實驗次數：15000次模擬人體進出實驗。
